產品介紹

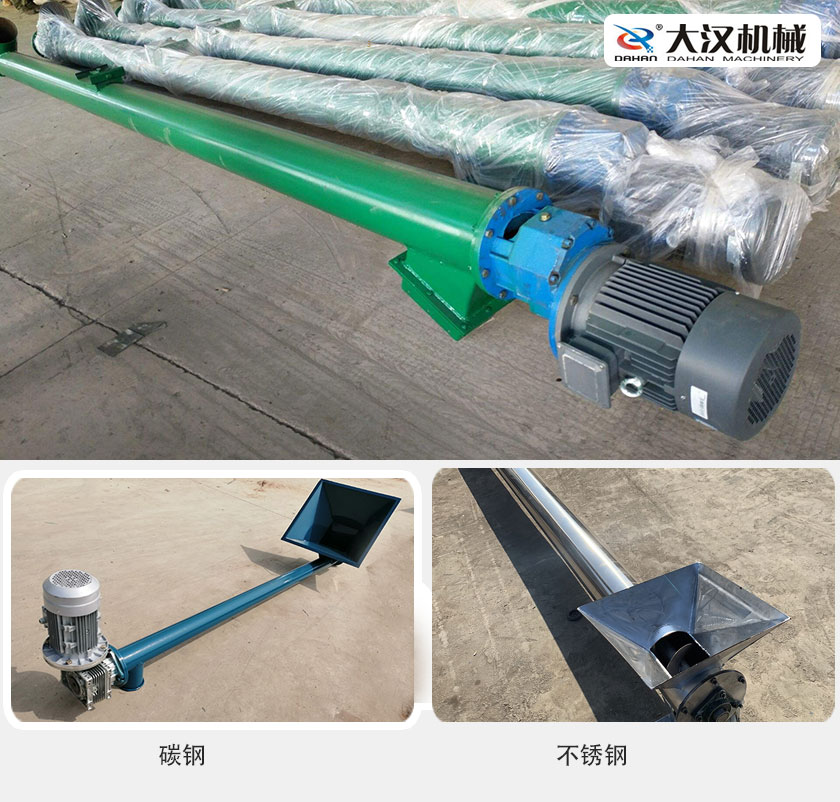

管式無軸螺旋輸送機是指外觀為圓管，葉片為沒有中心軸的螺旋輸送機，它的管徑有：150mm、200mm、250mm、300mm、400mm、500mm等，材質可以分為：碳鋼（Q235）、錳鋼（Mn17）不銹鋼（304），是按照 JB/T679-95 《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。

管式無軸螺旋輸送機是一種特殊設計的無軸螺旋輸送機，它在傳統無軸螺旋輸送機的基礎上增加了一個外管，使得螺旋體位于管內運行。通常用于水泥、顆粒狀物料、粉末等的輸送。相比傳統的無軸螺旋輸送機，管式無軸螺旋輸送機在輸送過程中可以更好地控制物料的流動，減少粉塵的產生，提高輸送效率。

行業應用

管式無軸螺旋輸送機可以根據具體的行業和應用需求，選擇合適的管式無軸螺旋輸送機，并確保其設計和選型符合所需的輸送能力、輸送距離、物料特性和工藝要求，以下是一些常見的應用領域：

1.糧食加工： 管式無軸螺旋輸送機可用于谷物、飼料、面粉等糧食加工過程中的物料輸送和轉運，如從儲存?zhèn)}庫到生產線或包裝設備。

2.化工工業：在化工工業中，管式無軸螺旋輸送機常用于粉狀或顆粒狀的化工原料、添加劑、催化劑等的輸送，如在生產過程中的物料搬運、混合和包裝等環節。

3.建筑材料： 管式無軸螺旋輸送機適用于建筑材料行業，可用于輸送水泥、砂漿、混凝土、石灰石等物料，如在混凝土攪拌站、砂漿生產線和建筑工地上的物料輸送。

4.廢物處理：管式無軸螺旋輸送機可應用于廢物處理領域，用于輸送固體廢物、污泥、污水處理副產物等，如在污水處理廠、垃圾處理場和再生資源回收過程中的物料處理和轉運。

5.礦業和冶金：在礦業和冶金行業中，管式無軸螺旋輸送機廣泛應用于礦石、煤炭、金屬粉末等物料的輸送和處理，如在礦山、礦石選礦廠和冶煉工藝中的物料輸送和轉運。

6.粉體處理：管式無軸螺旋輸送機適用于粉體處理行業，如在顏料、染料、化妝品、藥品等領域中的物料輸送和包裝過程。

現場視頻

管式無軸螺旋輸送機是指外觀為圓管，葉片為沒有中心軸的螺旋輸送機，它的管徑有：150mm、200mm、250mm、300mm、400mm、500mm等，材質可以分為：碳鋼（Q235）、錳鋼（Mn17）不銹鋼（304）。

突出優勢

管式無軸螺旋輸送機相比傳統的輸送設備有許多優勢和特點，它采用優質材料和精良制造工藝，具有較高的可靠性和穩定性。它能夠持續穩定地進行物料輸送被廣泛應用于建筑材料、化工、食品加工、環保和冶金等行業。以下是它的一些具體優點:

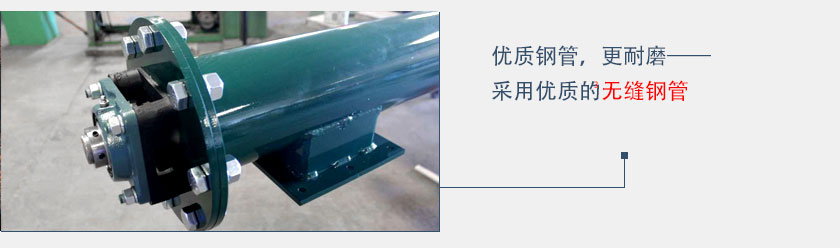

優質鋼管，更耐磨——采用優質的無縫鋼管，端部采用法蘭互相連接成一體，易損件均采用較高的耐磨材質

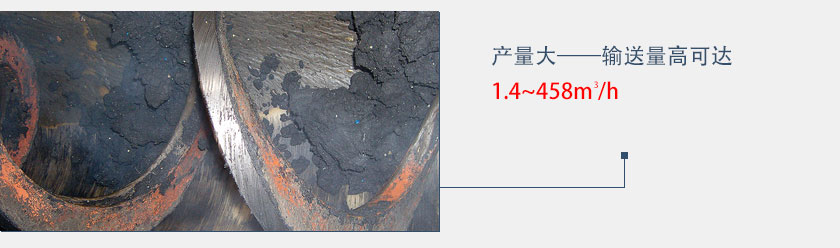

多種搭配，產量大——輸送量高可達1.4~458m3/h，能夠與多種設備搭配使用（如：破碎機、振動篩以及各種除塵設備等）

長距離輸送距離：單機輸送長度可達30m，分段安裝可達100m。

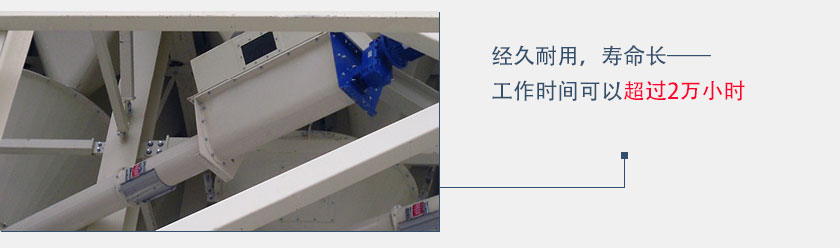

經久耐用，壽命長——工作時間可以超過2萬小時。要比同行業的同等設備的使用壽命高于1.5倍。

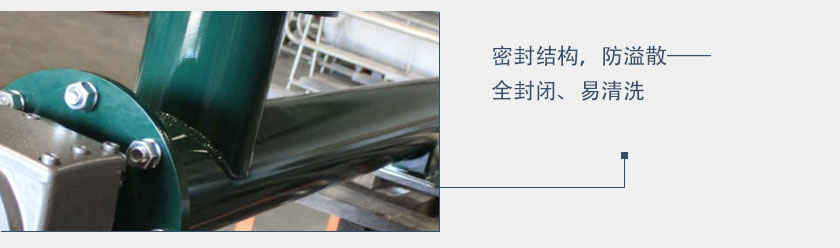

密封結構，防溢散——全封閉、易清洗的螺旋表面可保證物料不受污染、不會泄漏。

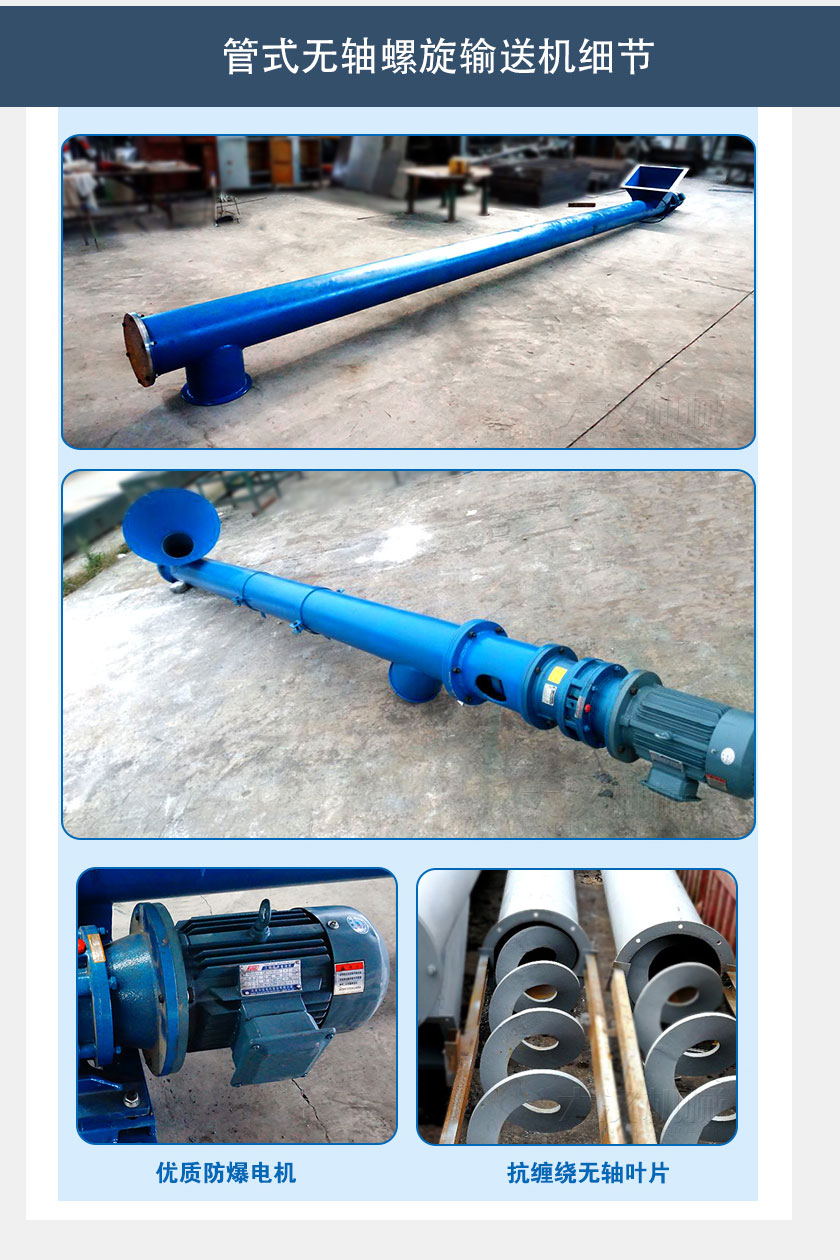

細節與結構

1、輸送管道（管殼）：管式無軸螺旋輸送機的核心部分是輸送管道，也稱為管殼。它通常由鋼材或耐磨材料制成，具有足夠的強度和耐用性，能夠承受物料的輸送壓力和重量。

2、無軸螺旋體：管式無軸螺旋輸送機的螺旋體位于輸送管道內部，沒有中心軸。螺旋體通常由螺旋葉片和螺旋軸組成，葉片與軸連接構成連續的螺旋結構。

3、傳動裝置：管式無軸螺旋輸送機通常配備電動驅動裝置，用于提供螺旋體的旋轉動力。傳動裝置包括電動機、減速器和聯軸器等組件，將電動機的轉速和扭矩傳遞給螺旋軸，驅動螺旋體進行物料的輸送。

4、支撐結構：為了支撐和穩定輸送管道及螺旋體，管式無軸螺旋輸送機通常具備支撐結構。支撐結構可以包括底座、支撐架、支撐腿等組件，確保輸送機的穩定運行和合適的安裝位置。

5、進料口和出料口：管式無軸螺旋輸送機的進料口用于接收物料，將其引入輸送管道。出料口用于物料的排出，將物料從輸送管道中釋放出來。

工作原理

管式無軸螺旋輸送機的結構簡單，工作原理清晰，通過螺旋刀片的旋轉實現物料的輸送，適用于各種粉末、顆?；蝾w粒狀物料的輸送需求。

1.當輸送機啟動時，傳動裝置驅動螺旋刀片旋轉，將物料從進料口推送到出料口。

2.物料在輸送過程中被螺旋刀片包裹，隨著螺旋刀片的旋轉，沿著輸送管道方向前進。

3.由于螺旋刀片的螺旋形狀，物料在輸送過程中產生推力和阻力，實現物料的輸送和控制。

4.物料在輸送過程中受到連續的推動和攪拌，可以有效防止結塊和堵塞，確保輸送順暢。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

非標定制

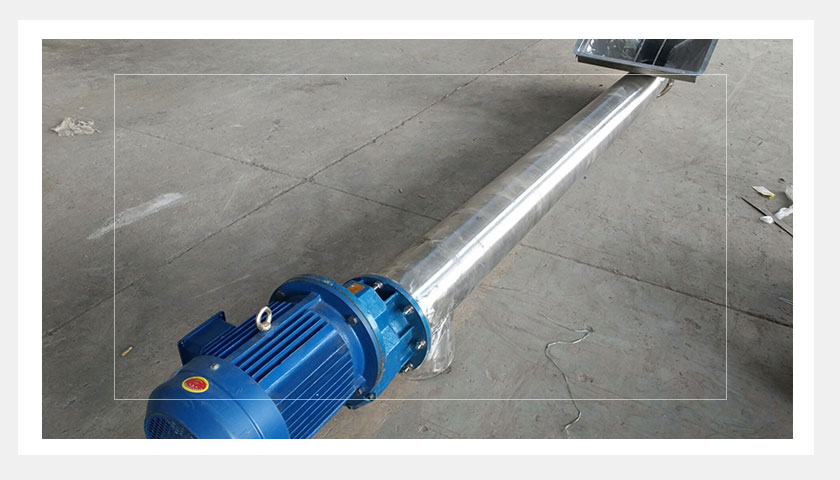

端部進料，端部出料。

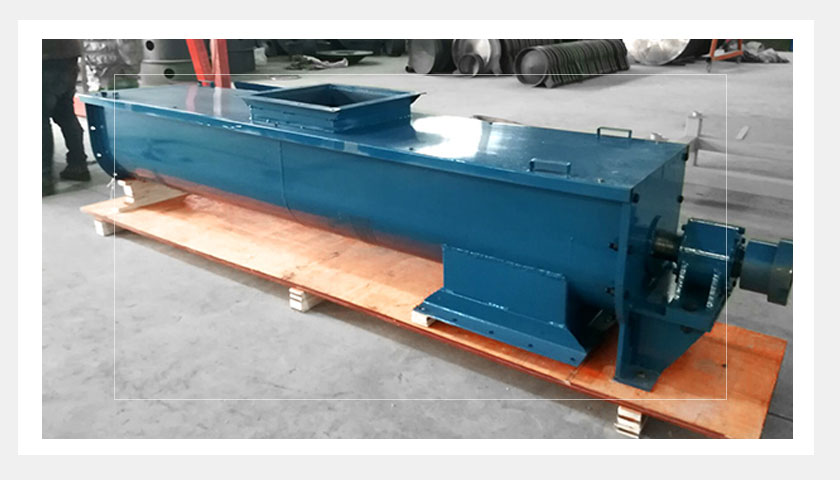

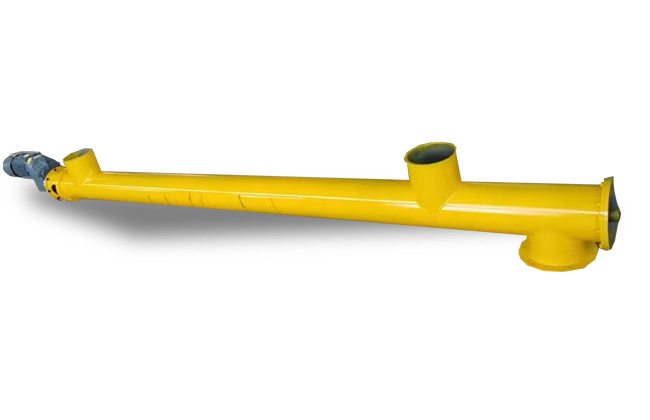

中間進料，兩端同時出料或兩端輪換出料。

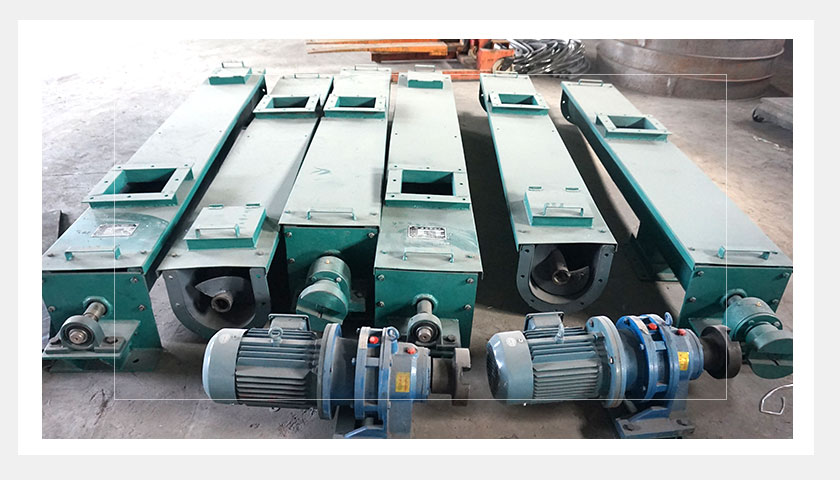

兩端進料，中間出料。

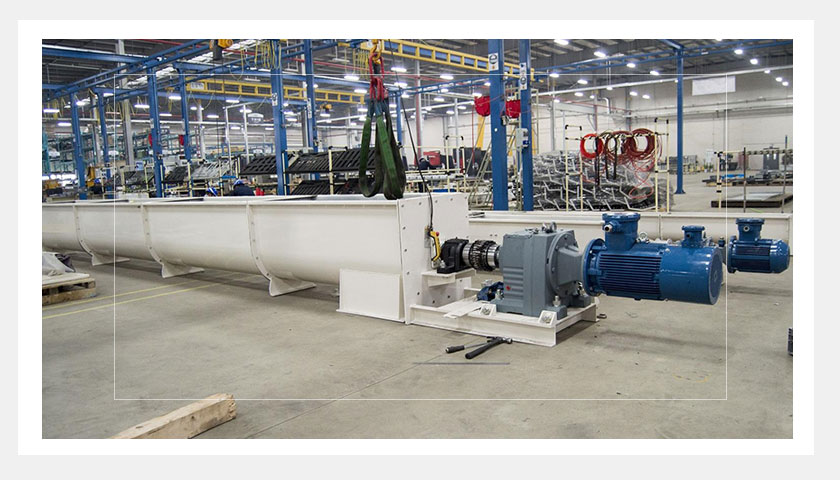

端部或中間進料，另一端或兩端軸向出料。

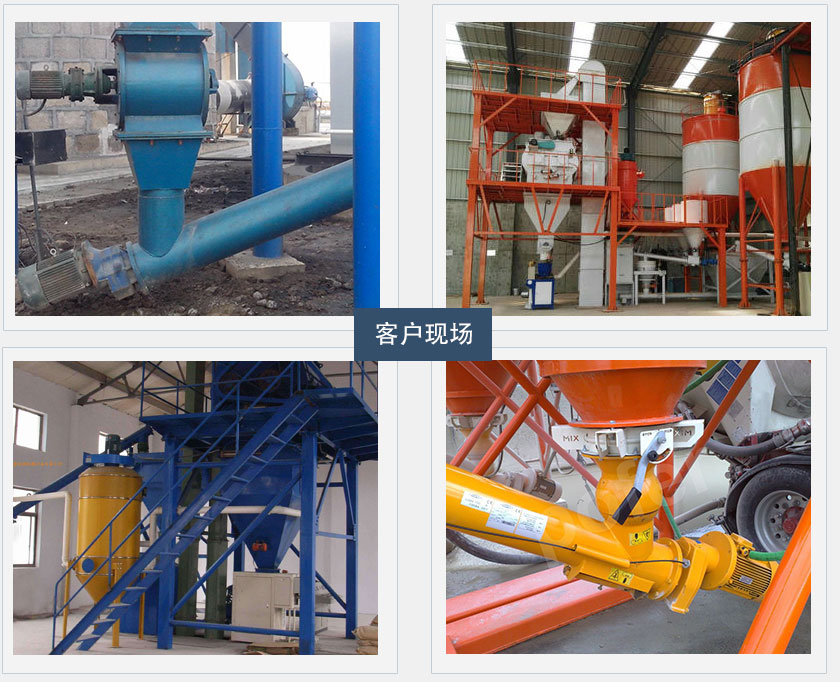

客戶案例

管式無軸螺旋輸送機廠家

大漢管式無軸螺旋輸送機廠家是一家經驗豐富、技術領先的管式無軸螺旋輸送機制造商，致力于為客戶提供高質量、可靠的定制化輸送解決方案。憑借先進技術，我們設計的產品能夠控制粉塵產生、節能。我們以“客戶至上”為服務理念，提供專業咨詢、快速售后服務和全面技術支持，廣泛應用于建筑材料、化工、食品加工、環保和冶金等行業，贏得客戶一致好評。
