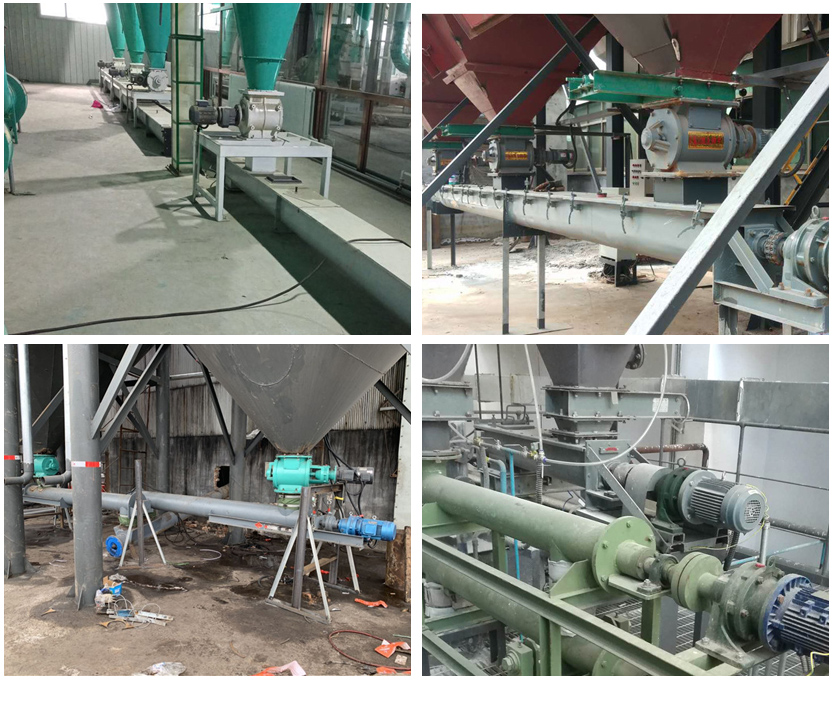

螺旋絞龍輸送機輸送污泥

絞龍螺旋輸送機輸送煤粉

產品介紹

螺旋絞龍輸送機簡稱絞龍輸送機，是利用螺旋葉片的旋轉推移物料沿著機殼向前運動以實現輸送目的的設備，主要用于輸送粉狀、粒狀和小塊狀物料，材質可根據用戶要求設計為碳鋼和不銹鋼兩種。大漢螺旋絞龍輸送機螺旋直徑從200mm到1250mm，長度從4米到70米，每隔0.5米為一檔，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。

產品分類

螺旋絞龍輸送機根據輸送物料位移方向的角度可分為水平式、垂直式、傾斜式三種。

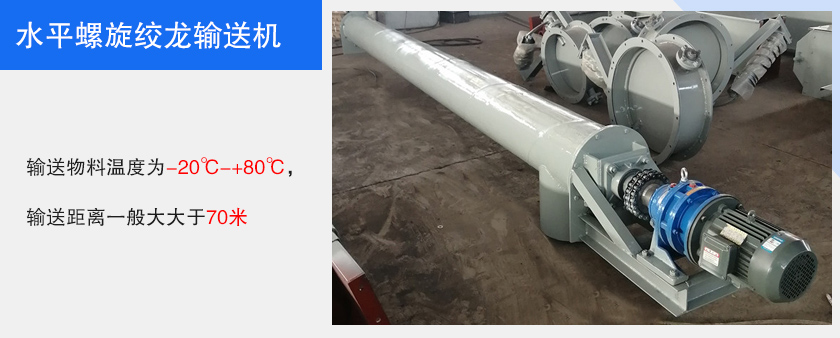

水平螺旋絞龍輸送機：適合水平或微傾斜（20°以下）連續均勻輸送松散物料，工作環境為-20℃-+40℃，輸送物料溫度為-20℃-+80℃，輸送距離一般大大于70米。

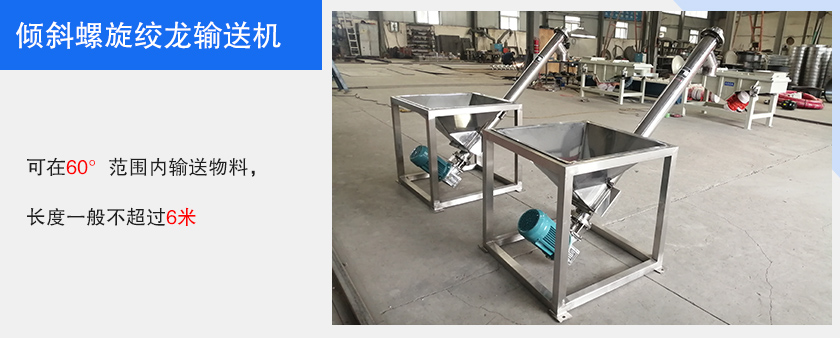

傾斜螺旋絞龍輸送機：可在60°范圍內輸送物料，長度一般不超過6米。

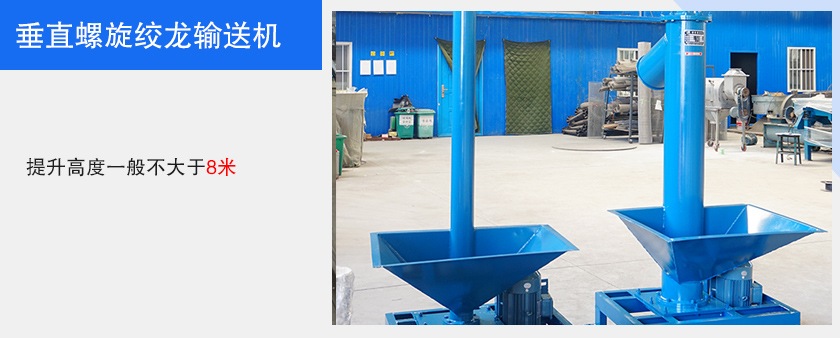

垂直螺旋絞龍輸送機：螺旋體的轉速比普通螺旋輸送機的要高，加入的物料在離心力的作用下，與機殼間產生了摩擦力，該摩擦力阻止物料隨螺旋葉片一起旋轉并克服了物料下降的重力，從而實現了物料的垂直輸送。該機輸送量小，輸送高度小，轉速較高，能耗大。特別適宜輸送流動性好的粉粒狀物料,主要用于提升物料，提升高度一般不大于8米。

螺旋絞龍輸送機根據輸送物料位性質的不同可分為有軸絞龍和無軸絞龍兩種。

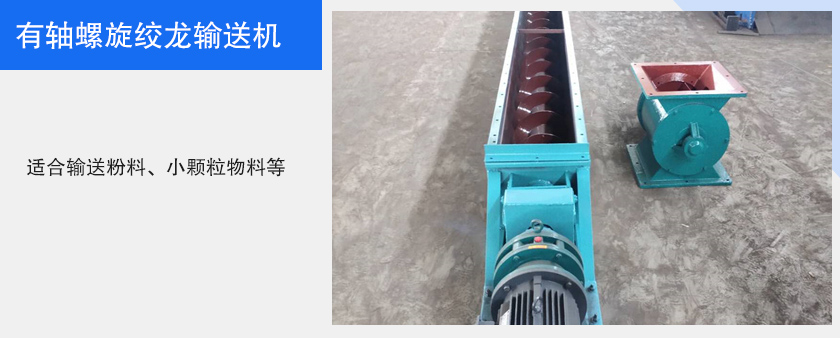

有軸螺旋絞龍輸送機：適合輸送粉料、小顆粒物料等，如果輸送黏性物料就會導致物料粘連在葉片上，造成堵料現象?？伤?、傾斜、垂直布置。

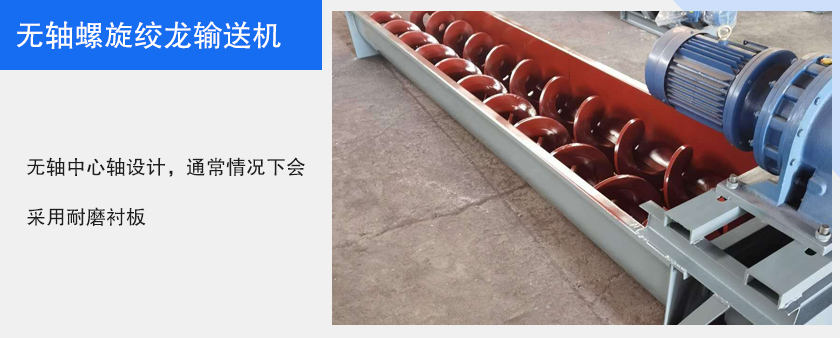

無軸螺旋絞龍輸送機：采用無軸中心軸設計，通常情況下會采用耐磨襯板，當然它的螺旋葉片也要比有軸螺旋輸送機更厚實一些，適合輸送一些較易纏繞的粘稠物料，如污泥、垃圾、水泥等，輸送角度一般不能超過30°。

應用行業

螺旋絞龍輸送機主要用于建筑材料、化工原料、電力廠、冶金、煤礦等行業輸送粉狀、顆粒狀和小塊狀物料，如煤礦、灰、渣、水泥等，輸送物料溫度一般小于200℃，可以水平、傾斜或垂直布置。

突出優勢

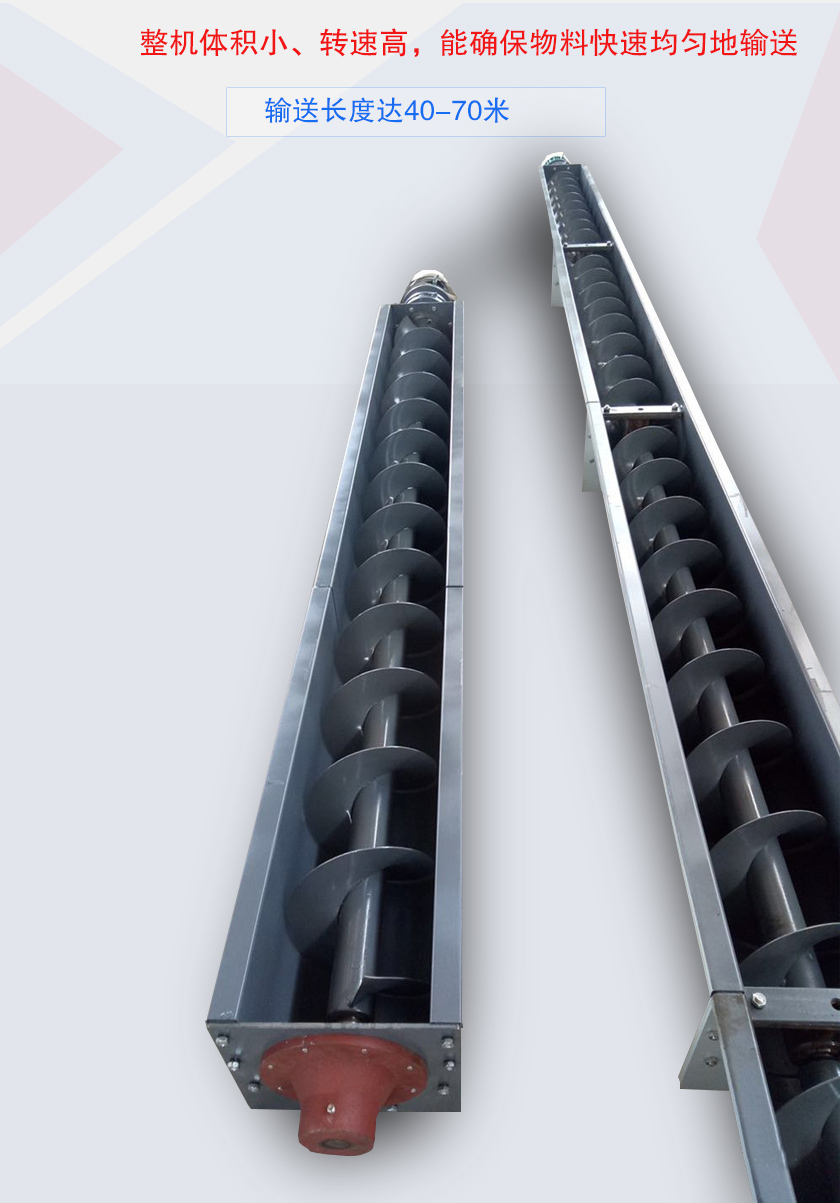

1、整機體積小、轉速高，能確保物料快速均勻地輸送。

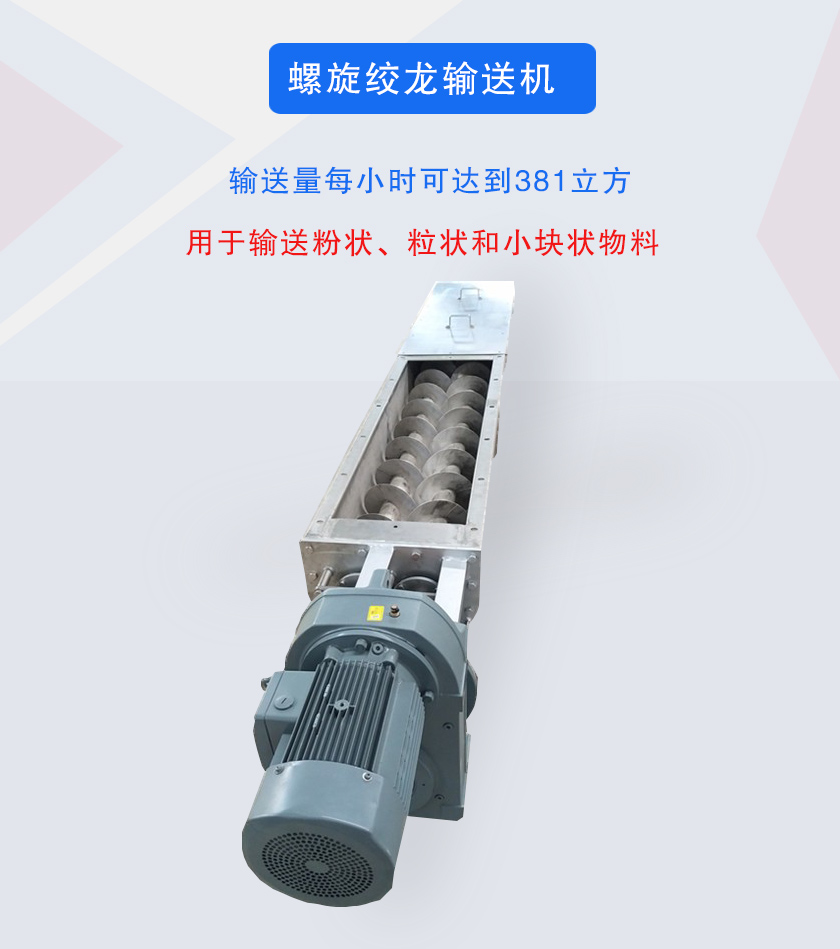

2、輸送量每小時可達到381立方，輸送長度達40-70米。

3、可以多點進料和多點卸料，一臺輸送機可同時向兩個方向輸送物料。

4、在輸送過程中還可以進行物料的混合、攪拌、松散、加熱和冷卻等工藝過程。

5、機槽密封性好，物料不會泄露，避免對工作環境造成污染。

細節與結構

螺旋絞龍輸送機主要由驅動裝置、機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

螺旋葉片：可分為滿葉式、帶葉式、槳葉式、齒式等幾種形式。

滿葉式：構造簡單，輸送能力強，適宜輸送散落性較好的、干燥顆粒狀或粉狀物料，是使用最廣泛的葉片型式。

漿葉式螺旋葉片：在完成輸送作業的同時，有較強的混合和攪拌作用。

螺旋軸：中空，采用鋼管支撐，在軸與軸的連接處和安裝軸承處使用一小段實心軸，在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸。

機殼：分為兩種形式“U”形機殼和圓形機殼，圓形機殼主要是用作密封設備進料，圓形機殼的絞龍又叫密封絞龍。

工作原理

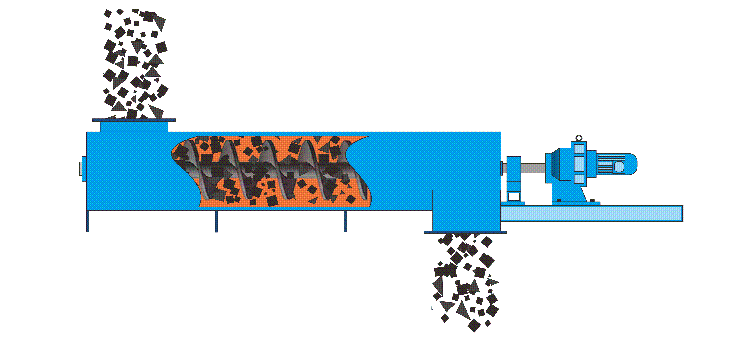

螺旋絞龍輸送機利用旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送。物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
