雙螺旋給料機視頻

雙無軸螺旋給料機輸送濕粘土

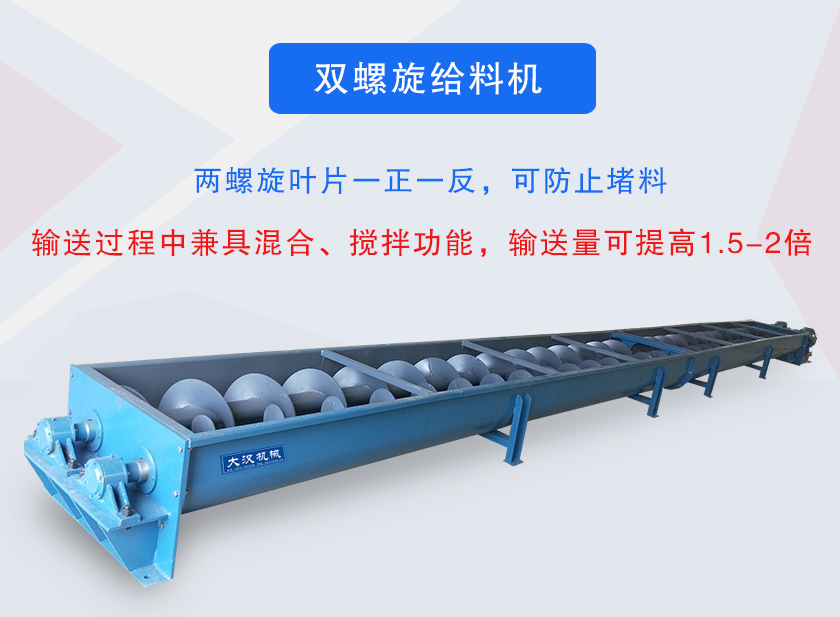

雙螺旋給料機是在兩條無縫鋼管內分別裝有一根實體螺旋，其中一根是左旋，另一根是右旋，兩邊螺旋軸轉向不同的方向，具有混合攪拌的功能，還可以避免物料速度，相較單軸螺旋給料機而言，其輸送量可提高1.5-2倍。

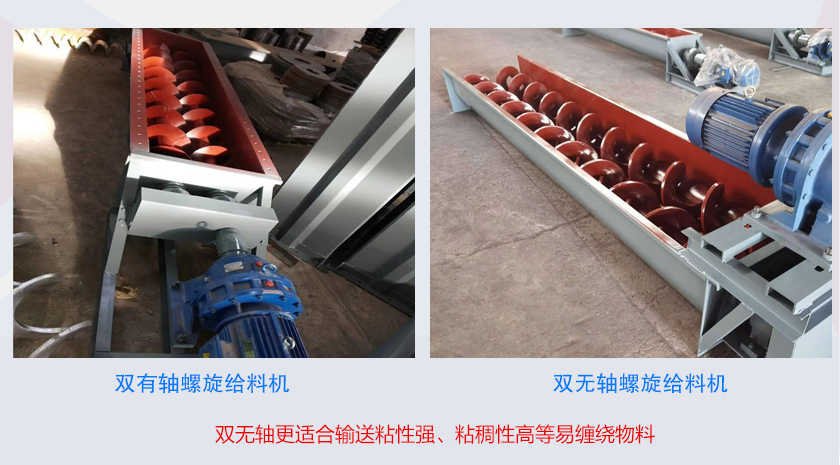

產品分類

雙螺旋給料機可分為有軸和無軸兩種。

雙有軸螺旋給料機：用于一般普通物料輸送，對于輸送粘性高的物料易出現堵塞。

雙無軸螺旋給料機：無中心軸設計，具備抗纏繞性的特點，適合輸送帶狀、黏性高、易于纏繞的物料，物料不易堵塞。

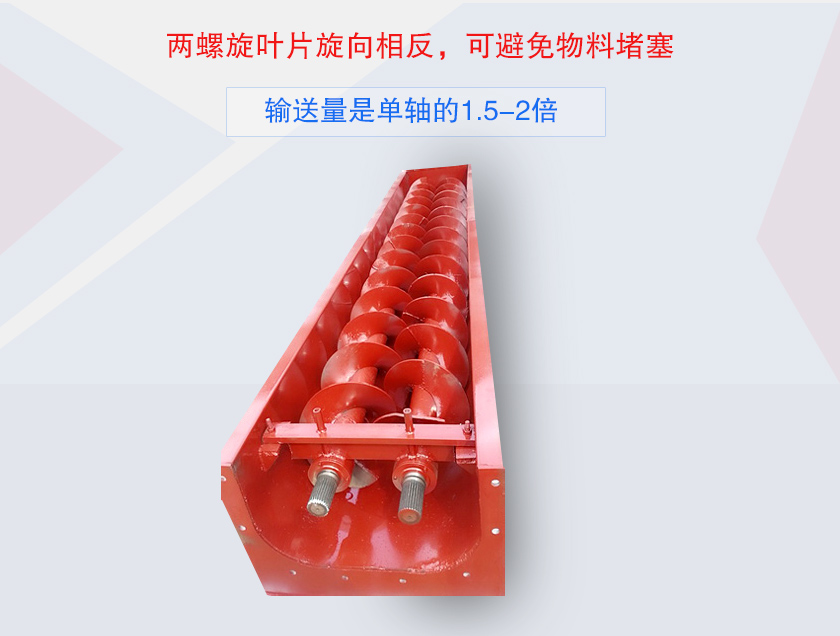

突出優勢

1、雙螺旋給料機葉片在設計上,為了避免物料卡死螺旋體，所以它的旋向是向反的，而且兩螺旋體旋向外。

2、同樣轉速下，雙螺旋葉片的輸送流量大，產量可提高1.5-2倍。

3、具有良好的密封性，無粉塵泄漏，既不浪費物料，又創造了良好的工作環境。

4、在輸送物料的同時還具備具備破碎、攪拌、強推等功能。

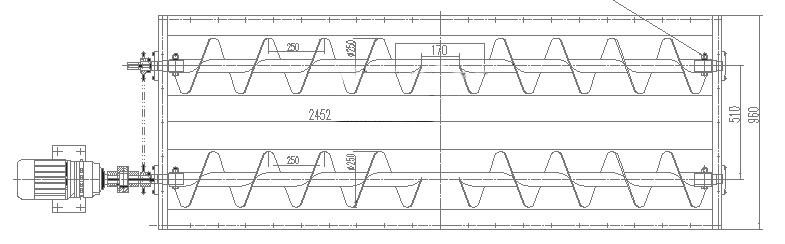

雙螺旋輸送機圖紙

雙螺旋給料機通常由驅動裝置、頭節、中間節、尾節、頭尾軸承、進出料裝置等幾部分組成，如條件允許，最好將驅動裝置安放在出料端，因驅動裝置及出料口裝在頭節（有止推軸承裝配）時較合理，可使螺旋處于受拉裝態。其中頭節、中間節、尾節每個部分又有幾種不同的長度。

結構特點：

1、螺旋軸與吊軸承、頭、尾軸聯接均采用嵌入舌式，安裝、拆卸不需要軸向移動，維修方便。芯軸長、吊掛少、故障點少。

2、采用變徑結構，增大吊軸承處容積，避免吊軸承與物料接觸。

3、各傳動部位均采用浮動連接方式，吊軸承為萬向結構，使螺旋體、吊軸承和尾部總形成一個整體旋浮體，在一定范圍內可以輸送阻力自由旋轉避讓，不卡料，不堵料。

4、頭尾軸承座均在殼體外，所有軸承采用多層密封盒配合密封技術，軸承使用壽命長。

5、與其他輸送設備相比，具有整機截面尺寸小、密封性能好、運轉平穩可靠、可中間多點裝料和卸料及操作安全、維修簡單等優點。

6、長度大小均可按照客戶要求定制加工生產，長度2米-70米不等，外形U型規格。

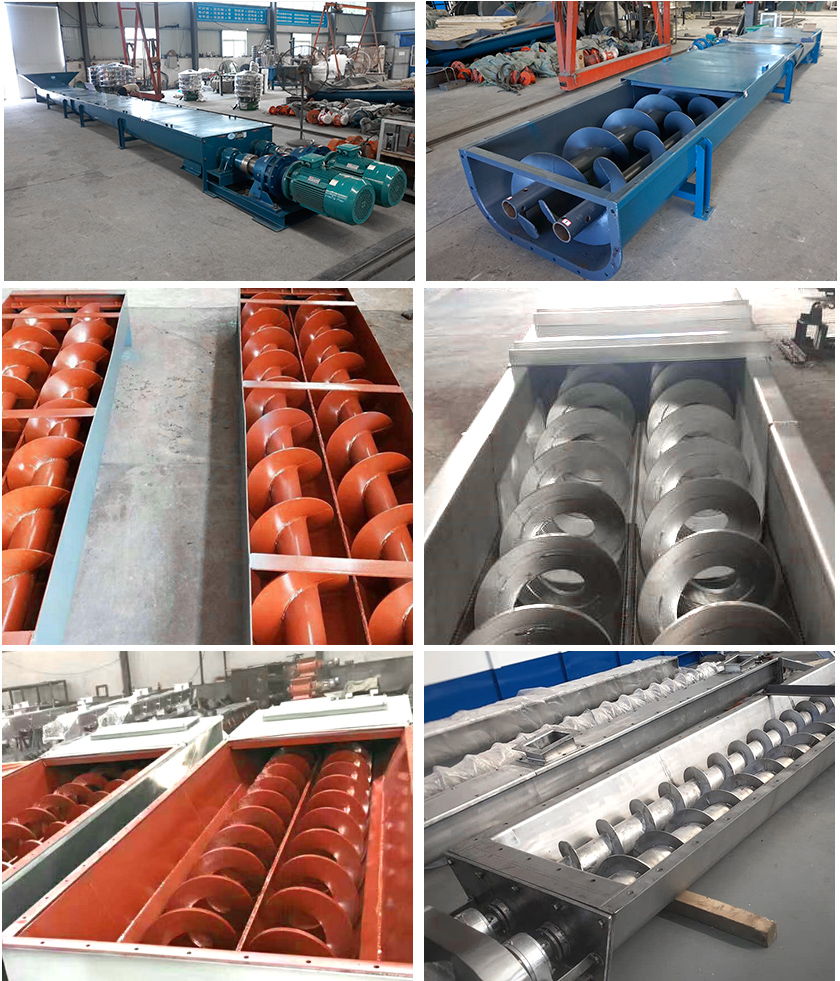

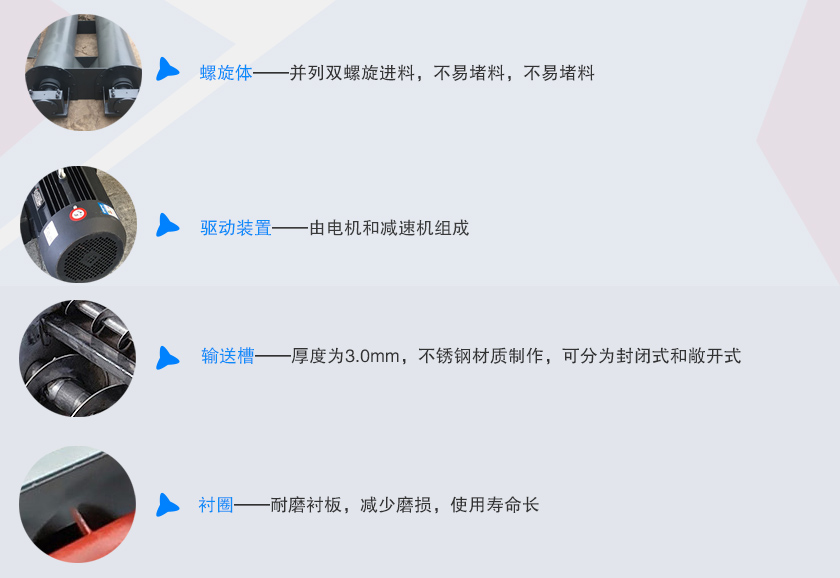

細節與結構

螺旋體：并列雙螺旋進料，不易搭橋堵塞，可適用于軟、硬質秸稈。

驅動裝置：電機減速裝置采用軸裝式減速機的結構形式，減速傳動裝置是斜齒輪或斜齒輪和蝸輪傳動組合結構形式，齒輪設計按ISO、DIN或等同標準，服務系數≥1.2，減速機輸出軸采用復式三唇密封，以避免漏油現象發生。

輸送槽：輸送機槽厚度3.0mm，制成U型斷面，除進料口敞開外，其余部分沿螺旋槽加平蓋封閉，輸送槽及蓋板全部采用不銹鋼材料制造。

襯圈：送機槽內的耐磨襯板或耐磨襯條應能方便地更換，材料采用尼龍，使用壽命應保證3年以上。

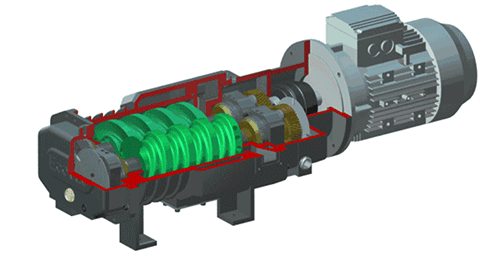

工作原理

雙螺旋給料機是在兩條無縫鋼管內分別裝有一根實體螺旋，其中一根是左旋，另一根是右旋。工作時兩根螺旋通過在軸伸位置的一對齒輪嚙合轉動，由于螺旋體的轉動，使物料作軸向移動，從而達到輸送目的。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

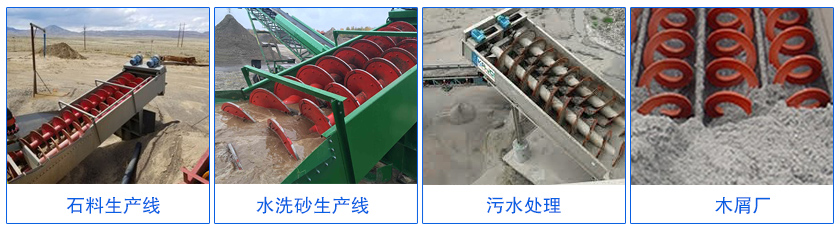

行業應用

雙螺旋給料機用于處理非均質物料（木屑、紙張等）、面粉加工行業的材料（麩皮、面粉等）和橋接材料（例如鋸末、大豆等）、污水處理等。

客戶案例

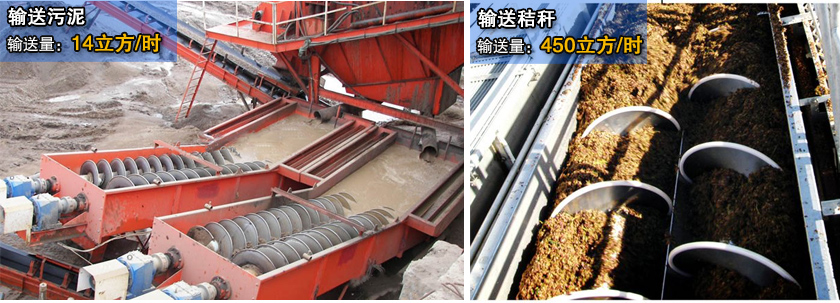

使用現場

雙螺旋給料機客戶現場
