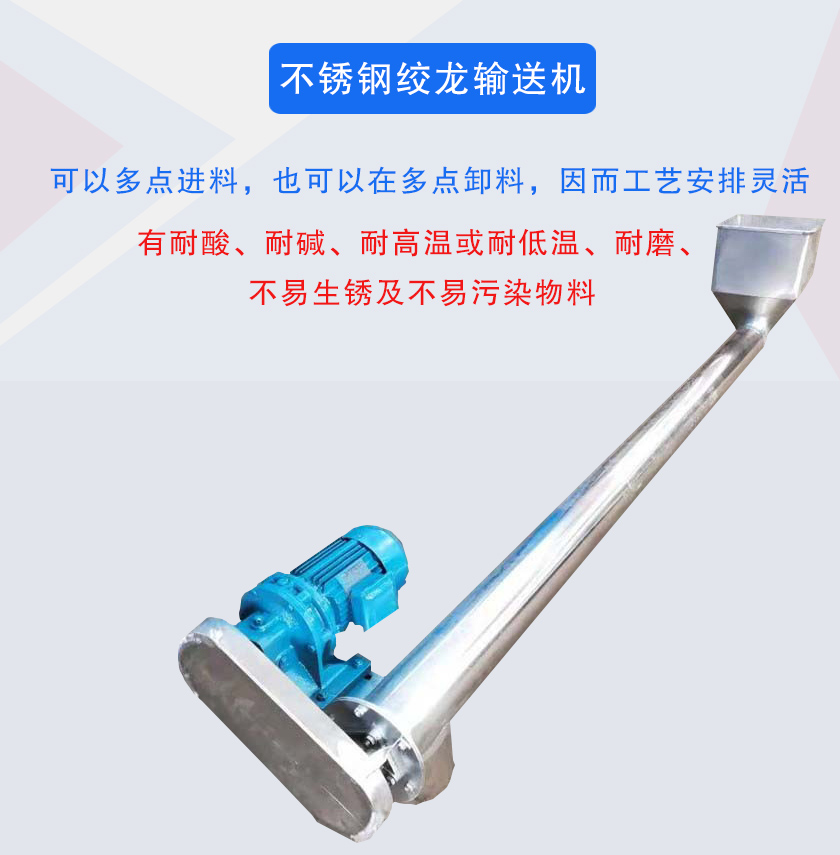

產品介紹

不銹鋼絞龍輸送機除電機、軸承、機架外其余均為不銹鋼制成，主要有耐酸、耐堿、耐高溫或耐低溫、耐磨、不易生銹及不易污染物料等優勢，不銹鋼絞龍輸送機獨有的防塵設計，保證了軸承免受粉塵污染。

應用行業

不銹鋼絞龍輸送機能夠滿足多種物料輸送要求，例如干粉料、含濕粉料、高溫物料(溫度可達200℃)耐腐蝕要求，密閉性要求等等，主要用在糧食、化工、醫藥、食品或污水污泥處理等領域。

突出優勢

1、采用304或316不銹鋼材質制成，對設備進行打磨、拋光，潔凈性高、無衛生死角、不會生銹。

2、不銹鋼材質能夠保證具有更高的硬度和更好地耐磨性，能夠防止酸堿物料的侵蝕。

3、可以多點進料，也可以在多點卸料，因而工藝安排靈活

4、具備嚴謹?shù)拿芊庑?，所以在輸送過程中很少出現粉塵飛揚、物料泄漏等現象。

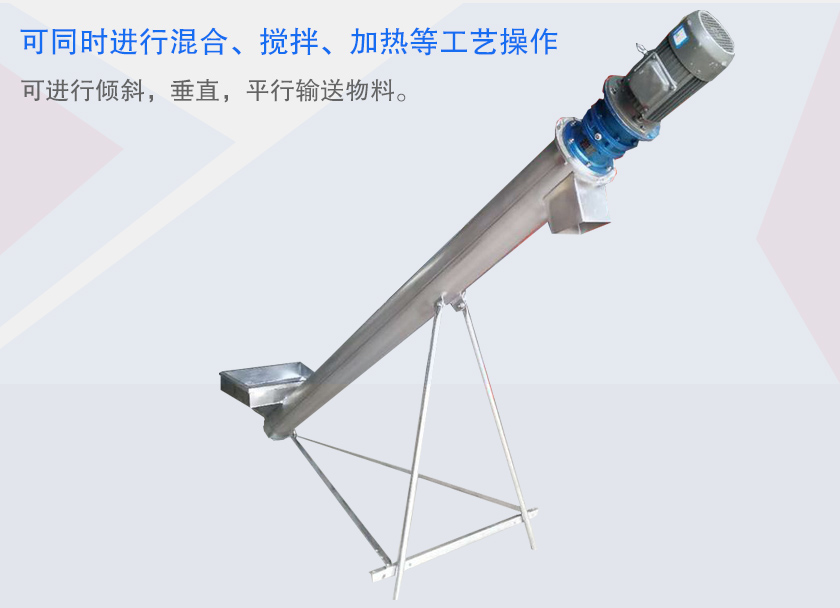

5、可同時進行混合、攪拌、加熱等工藝操作。

細節與結構

不銹鋼絞龍輸送機由驅動裝置、中間軸承、螺旋軸、螺旋機本體、螺旋葉片、頭節、中間節、尾節、進、出料裝置等部件組成。

驅動裝置：由電機和減速機組成，電機適用于380V、3相、50Hz，它的防護等級為IP55（戶外型），絕緣等級為F級。齒輪減速機組成，扭矩大，噪音低，不滲油。

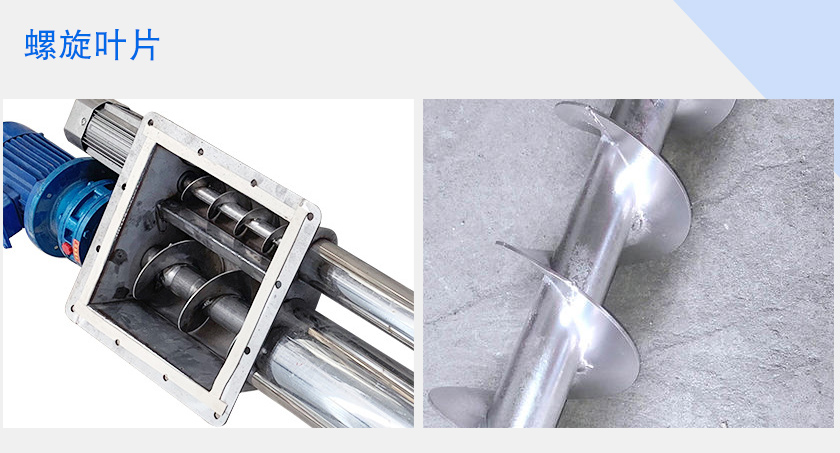

螺旋葉片：采用不銹鋼材料通過專用模具的澆鑄而成，因而具有足夠的強度和剛度并且葉片表面光潔、無毛刺，又具有合適的旋轉速度，不容易變形。

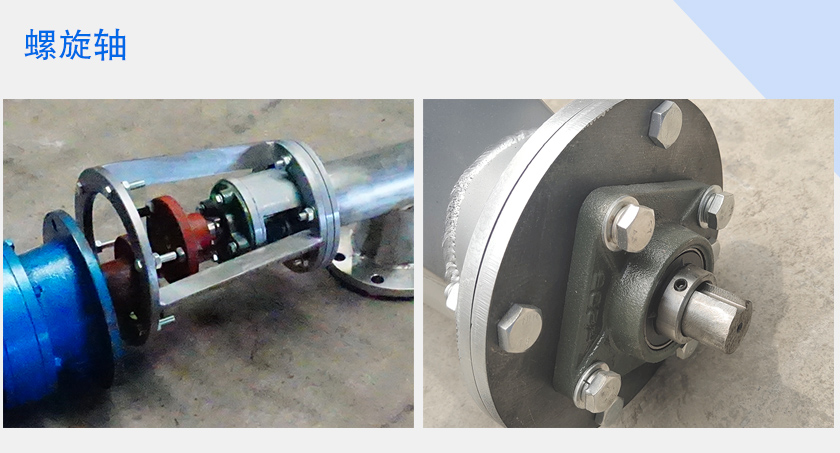

螺旋軸：采用中空設計，用不銹鋼鋼管制成，強度高、重量輕、便于連接。

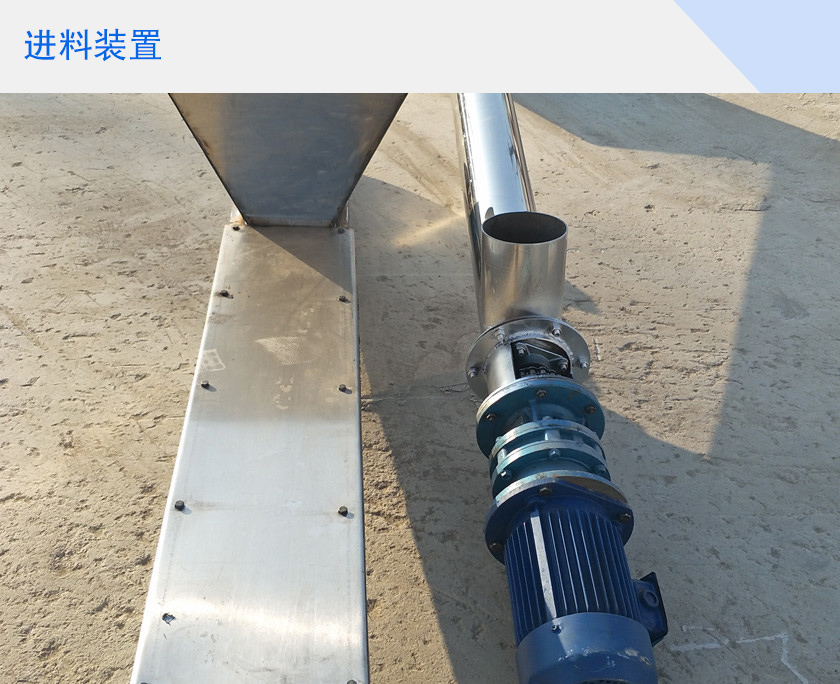

進料裝置：用角鋼和鋼板焊接而成，與加料設備相連接。

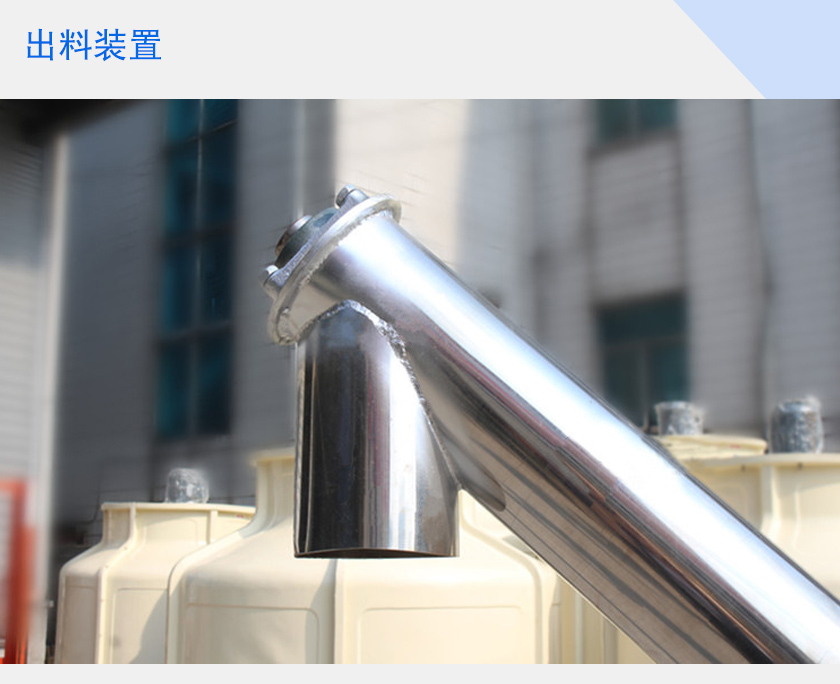

出料裝置：為固定排料口、手推式排料口、齒條式排料口等三種不同的排料方式。

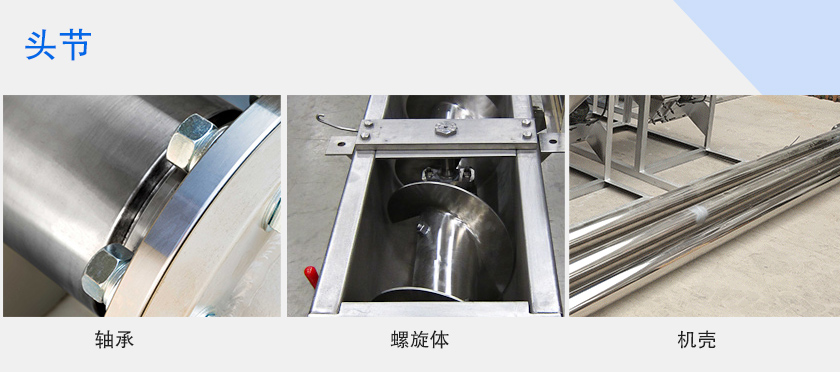

頭節：主要由止推軸承、螺旋體、機殼等三部分組成，止推軸承是承受物料輸送時的軸向推力。當使用圓柱齒輪減速箱時，還要同時承受驅動裝置額外增加的懸臂載荷。

中間節：主要有吊軸承、螺旋體和機殼，吊軸承支撐著螺旋軸，從而使不銹鋼螺旋輸送機可以正常工作，這是其中比較重要的部分。

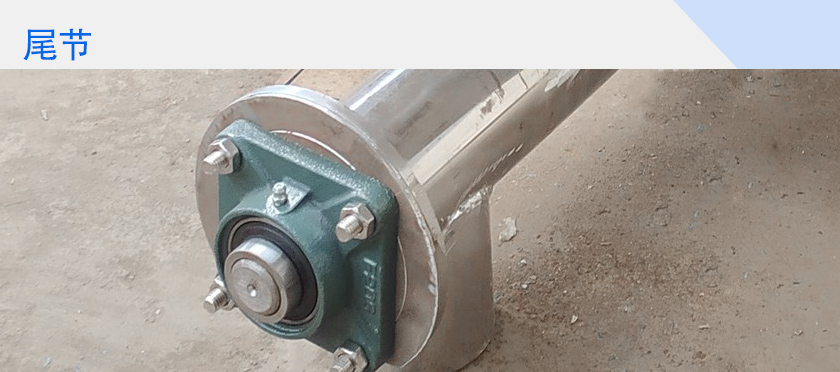

尾節：主要有平軸承、螺旋體、吊軸承、機殼等四部分，平軸承不僅可以支撐尾部螺旋，而且還可以用于調整整個螺旋輸送機在進行安裝時軸向長度的微量變化。

工作原理

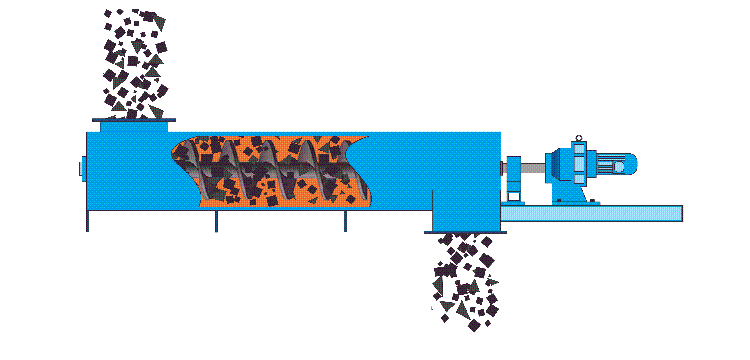

不銹鋼絞龍輸送機工作時旋轉的螺旋葉片將物料推移而進行輸送，使物料不與螺旋提升機葉片一起旋轉的力是物料自身重量和螺旋提升機機殼對物料的摩擦阻力。螺旋提升機旋轉軸上焊有螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋提升機的螺旋軸在物料運動方向的終端有止推軸承，在螺旋管較長時，應加中間吊掛軸承。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

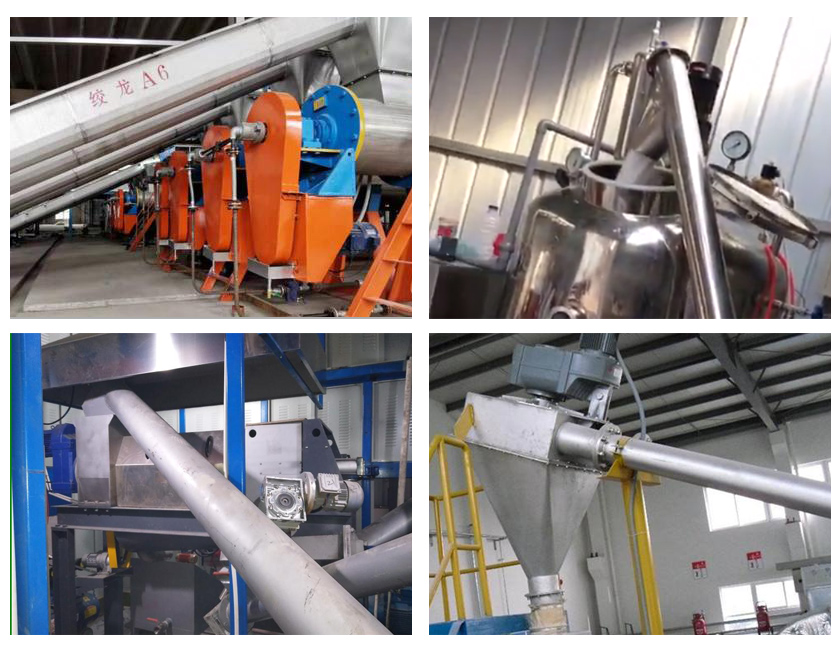

客戶案例
