產品介紹

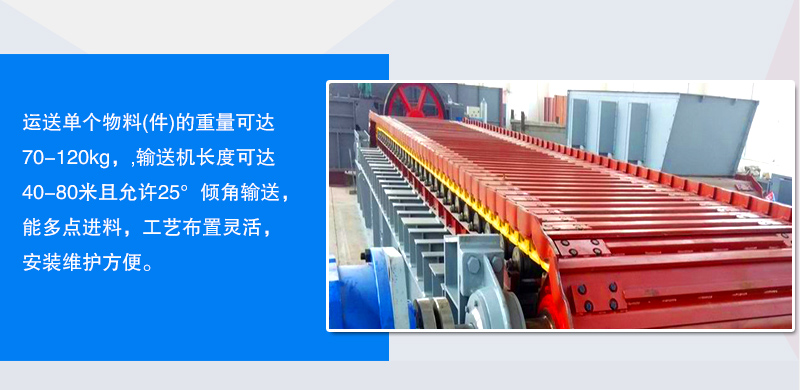

鱗板輸送機簡稱鱗板機，是板式輸送機的一種，是由一系列支承載滾子鏈上相互搭接的金屬鱗板形成連續移動的工作面來進行散裝物料輸送的設備，可用于水平或傾斜方向上輸送粒狀及塊狀物料，運送單個物料(件)的重量可達70-120kg，,輸送機長度可達40-80米且允許25°傾角輸送，能多點進料，工藝布置靈活，安裝維護方便。

行業應用

鱗板輸送機適用于大塊的、沉重的、灼熱的、磨琢性強的以及腐蝕性的物料，鱗板輸送機用于鑄造車間灼熱鑄件的輸送，并能在輸送過程中同時完成清除澆冒口、冷卻、干燥、加熱、清洗及分類等工藝工程，廣泛應用于冶金、化工、建材、電力、礦山等行業。

突出優勢

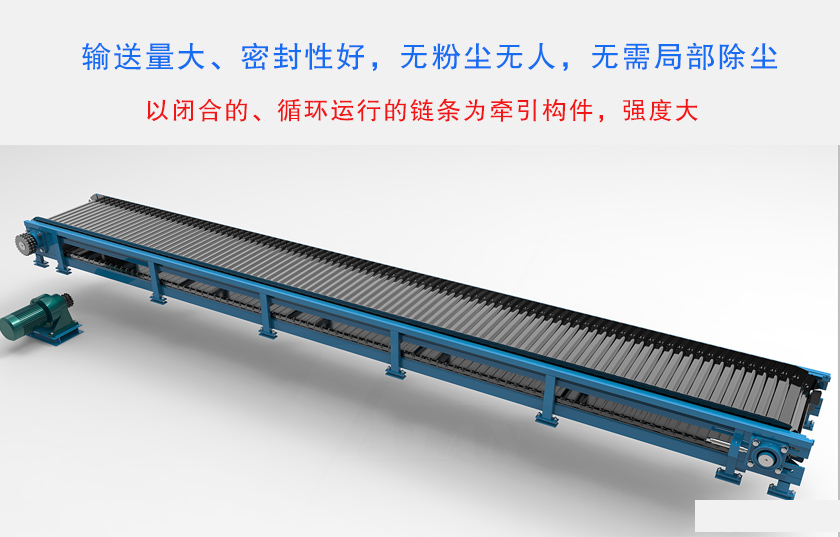

1、以閉合的、循環運行的鏈條為牽引構件，強度大。

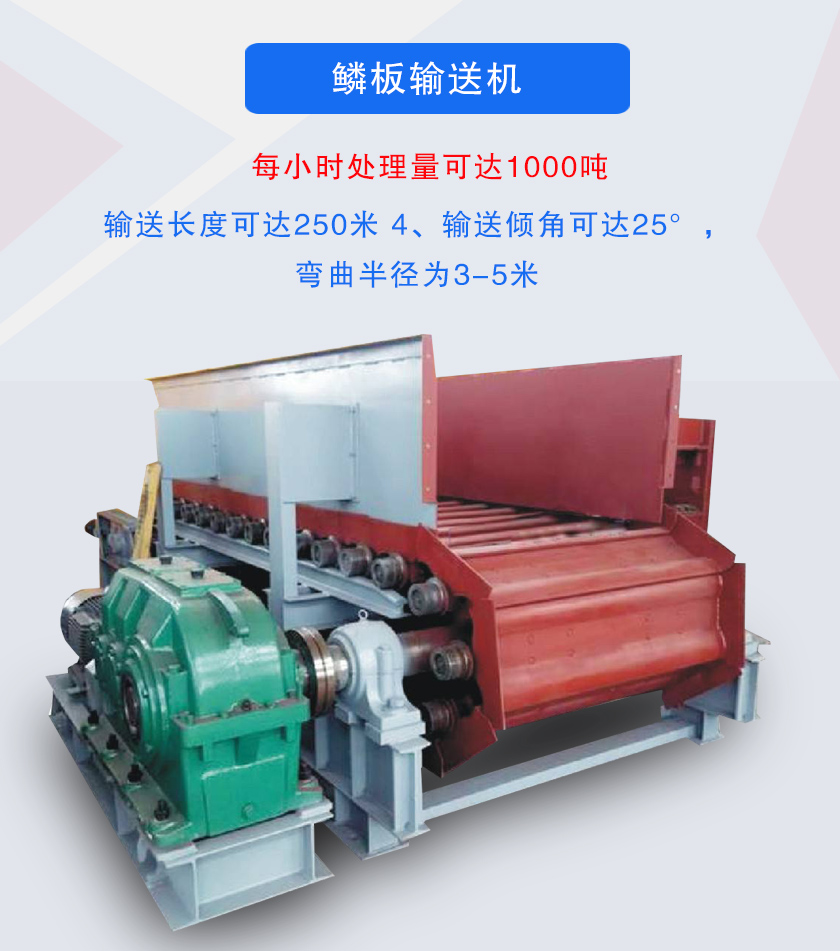

2、輸送量大，每小時處理量可達1000噸，輸送長度可達250米。

3、密封性好，無粉塵污染，無需局部除塵。

4、輸送傾角可達25°，彎曲半徑為3-5米。

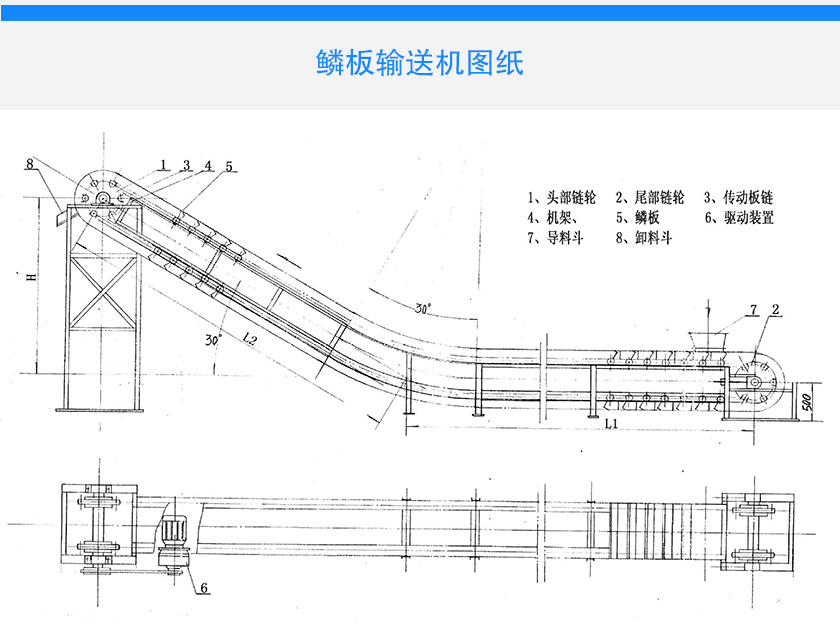

鱗板輸送機圖紙

細節與結構

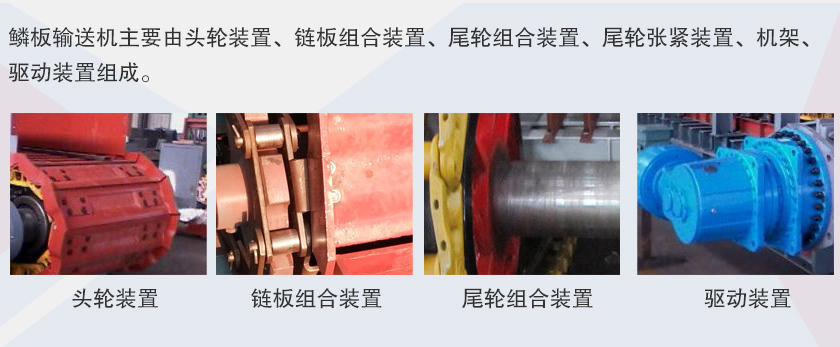

鱗板輸送機主要由頭輪裝置、鏈板組合裝置、尾輪組合裝置、尾輪張緊裝置、機架、驅動裝置組成。

工作原理

鱗板輸送機頭部鏈輪經驅動后，鏈板組合裝置中的牽引鏈與鏈輪相嚙合，帶動整個鱗板沿輸送機的縱向中心線運動，而滾輪則沿著固定在機架上的軌道行走，從而完成輸送工作。

技術參數
