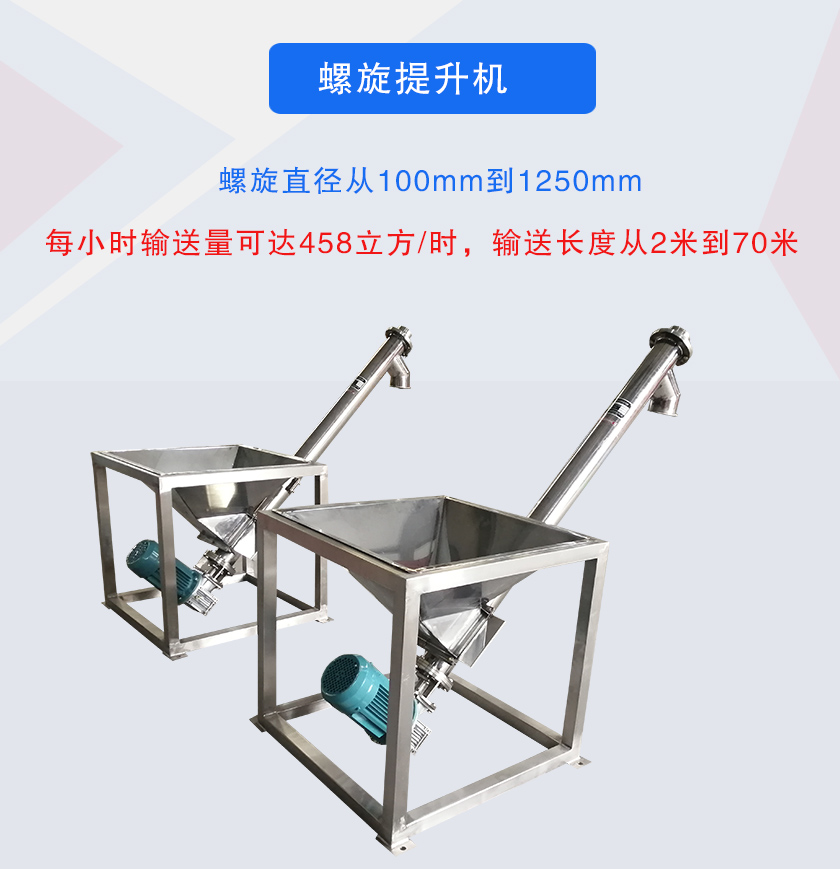

絞龍螺旋提升機是利用電機帶動螺旋回轉，推移物料以實現輸送目的的設備，具有結構簡單，橫截面積小，便于封閉輸送，可多點加料或卸料等優點。

大漢絞龍螺旋提升機可水平、傾斜或垂直輸送物料，可根據不同物料的屬性和客戶應用行業選擇碳鋼或不銹鋼材質，螺旋直徑從100mm到1250mm，型號規格齊全，可根據實際需求按需定制。

絞龍螺旋提升機分類

1、按材質分類：

碳鋼絞龍螺旋提升機：是常用的一種材質，成本較低、輸送量大、隔熱效果好、不需要冷卻裝置，但在防腐防銹的效果上會差一些。

不銹鋼絞龍螺旋提升機：采用304/316不銹鋼材質制成，耐酸、耐堿、耐磨損，螺旋管徑表面平整無凹陷或高低起伏的波浪面，無變形現象，清洗簡單，一般用于食品、醫藥等對衛生環境要求較高的行業。使用壽命相對碳鋼材質會更長一些。

2、按輸送角度分類：

水平絞龍螺旋提升機：適用于水平或微傾斜（20°以下）連續均勻輸送松散物料，輸送距離一般不大于70米。

傾斜絞龍螺旋提升機：用于大傾角輸送粉狀、顆粒狀或小塊狀物料，輸送角度在0°-60°以內，輸送長度長度60米。

垂直絞龍螺旋提升機：與地面呈90°垂直向上輸送物料，適合短距離垂直輸送，節省空間，適宜輸送流動性較好的粉、粒狀物料，主要用于提升物料，提升高度一般不大于8米，垂直絞龍螺旋提升機的螺旋體轉速比普通絞龍螺旋提升機要高。

行業應用

絞龍螺旋提升機主要用于糧食、建材、冶金、化工、電力、煤炭等行業輸送粉末、顆?；蛐K狀物料，如水泥、飼料、玉米、化肥、粉煤灰等，不宜輸送易變質、粘性大、易結塊的物料。

現場視頻

絞龍螺旋提升機工作視頻

突出優勢

1、每小時輸送量可達458立方/時，輸送長度從2米到70米。

2、直徑小、轉速快，可確保物料輸送更加均勻、快速。

3、輸送方向可逆向，也可同時向相反方向輸送，輸送過程中還可對物料進行攪拌、混合等作業。

4、可通過裝卸閥門來調節物料流量。

5、密封性好，可避免物料在輸送過程中溢散，減少對工作環境的污染。

結構及細節

絞龍螺旋提升機主要由驅動裝置、機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部分組成。

驅動裝置：由電機和減速機組成。

機殼：分為兩種形式“U”形機殼和圓形機殼，“U”形機殼可拆卸，可多點加料和卸料，維護較為簡便，圓形機殼主要是用作密封設備進料。

螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。

螺旋葉片：可根據輸送物料選擇優勢或無軸設計，也可分為碳鋼、不銹鋼、錳鋼等三種材質。

工作原理

絞龍螺旋提升機螺旋軸上焊有螺旋葉片，工作時螺旋葉片會發生旋轉產生的向前的推力從而迫使物料推移而完成輸送，這個過程中物料之所以沒有跟著葉片一起旋轉，是因為物料自身受到的重力和內科對物料的摩擦阻力。

技術參數

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直徑	100	160	200	250	315	400	500	630	800	1000	1250
螺距	100	160	200	250	315	355	400	450	500	560	630
轉速（r/min）	140	120	90	90	75	75	60	60	45	35	30
輸送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
轉速（r/min）	120	90	75	75	60	60	45	45	35	30	20
輸送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
轉速（r/min）	90	75	60	60	45	45	35	35	30	20	16
輸送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
轉速（r/min）	75	60	45	45	35	35	30	30	20	16	13
輸送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33
